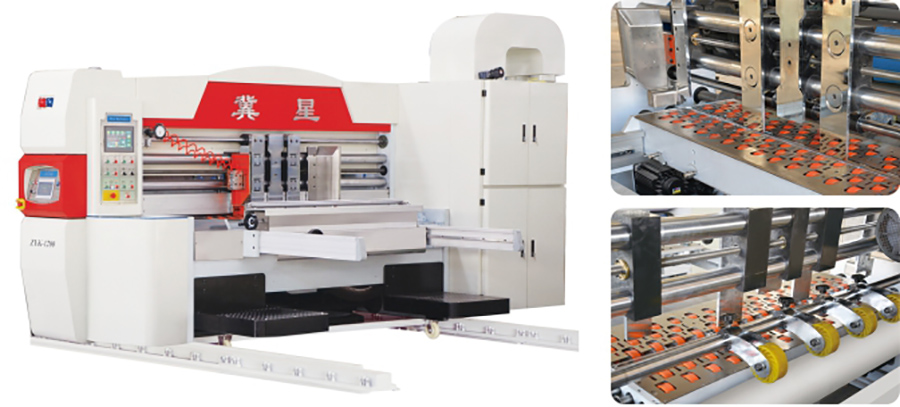

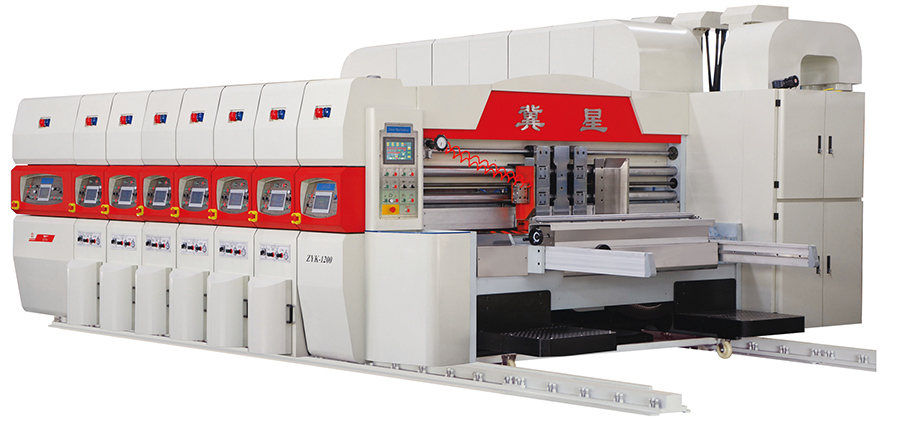

ZYK-1200全程吸附送紙四色印刷開槽模切機

技術參數：

整機簡介：

1.控制系統：采用全電腦PLC控制系統，可儲存常用訂單，換單更快，記憶功能，方便操作和維護。

2.送紙部：采用雙風箱全伺服免壓送紙系統，送紙輪由伺服電機獨立驅動。紙板零壓力傳輸，有效防止面紙壓傷影響印刷效果及紙板強度。相比傳統機械前緣送紙具有精度高，穩定性高，噪聲小的特點。

3.印刷部：全程真空吸附傳送，滾輪采用輕質合金材料制造，外面噴涂耐磨陶瓷。配置單刮刀系統，確保高品質印刷。

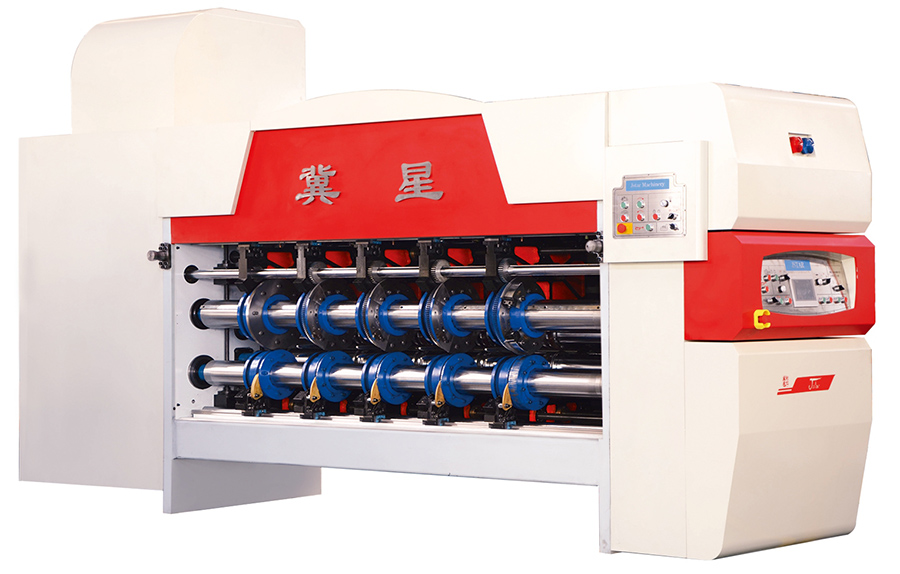

4.開槽部：箱長、箱寬、箱高全電腦調整，方便快捷。

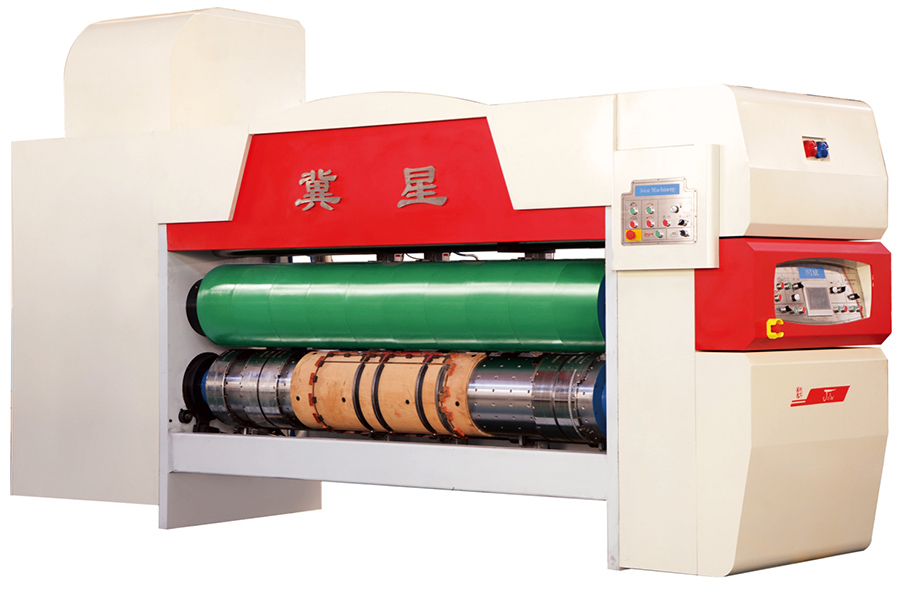

5.模切部：采用德國“科比”伺服控制系統，電腦跟速獨立驅動，徹底解決模切沖擊力對印刷組，印刷效果的影響。

6.傳動齒輪：采用20CrMoTi優質合金鋼滲碳處理，高精度磨齒加工，齒輪精度高，耐磨性強，傳動平穩可靠，達到國家5級標準。

7.電氣控制：采用世界名牌“中國正泰”、“上海人民”、“施耐德”性能優越，穩定耐用。

8.軸承采用世界著名品牌，“哈爾濱”“NSK”“洛陽”精度高、壽命長。

送紙部功能介紹：

一、前緣送紙

1、送紙輪由伺服電機獨立驅動。相比傳統機械前緣送紙具有精度高，穩定性高，噪聲小的特

2、采用雙風箱全伺服免壓送紙系統，送紙輪由伺服電機獨立驅動。紙板零壓力傳輸，有效防止面紙壓傷影響印刷效果及紙板強度。相比傳統機械前緣送紙具有精度高，穩定性高，噪聲小的特點。

3、四軸滾輪式前緣送紙機構，多輪、多點式吸風送紙，摩擦力大、速度高送紙平穩準確。

4、吸風變頻調整風量，高壓離心風機風量大、可視紙板翹曲程度調整風量，增加薄紙板及曲翹紙板傳送穩定性、準確性。

二、除塵裝置：1、超寬高密度防靜電清潔毛刷掃除紙板表面碎屑，提高印刷品質！

三、控制功能

1、觸摸屏集中控制，各機組相位、自動歸零、訂單存儲、擦板記憶。

2、前面板控制、主機啟動、停止，主機加、減速及速度顯示。送紙風機加、減速及速度顯示。隔張送紙及連續送紙控制，并配自動計數功能。

四、1、側擋板位置電動調整，配備自動拍齊裝置。2、前靠板升降渦輪盒調整，儀表手柄顯示刻度，位置精準，調整方便。

傳統機械前緣送紙原理（如圖I所示）：

紙板初始放在臺板上面，由吸風作用和臺板緊密接觸。起動時1、2、3輪一起轉動，臺板機械式下沉。三排膠輪凸出與紙板接觸，紙板隨著輪子轉動被推過前擋規進入A、B軸，并由A、B軸送入印刷部，

無論紙板寬窄，1、2、3輪所轉動的周數是一定的，大約在18-22cm，這時臺板升起，將紙板托舉離開膠輪，此時上面堆壓一疊紙板，加上下面對紙板的吸力，如果紙板要順利前行，A、B軸必須加大壓力，否則紙板會打滑，造成紙板走紙不準而報廢。加大A、B軸壓力又對紙板瓦楞造成破壞，直接影響其抗壓的物理指標，紙箱廠只得在紙張上加克重，造成不必要的浪費。

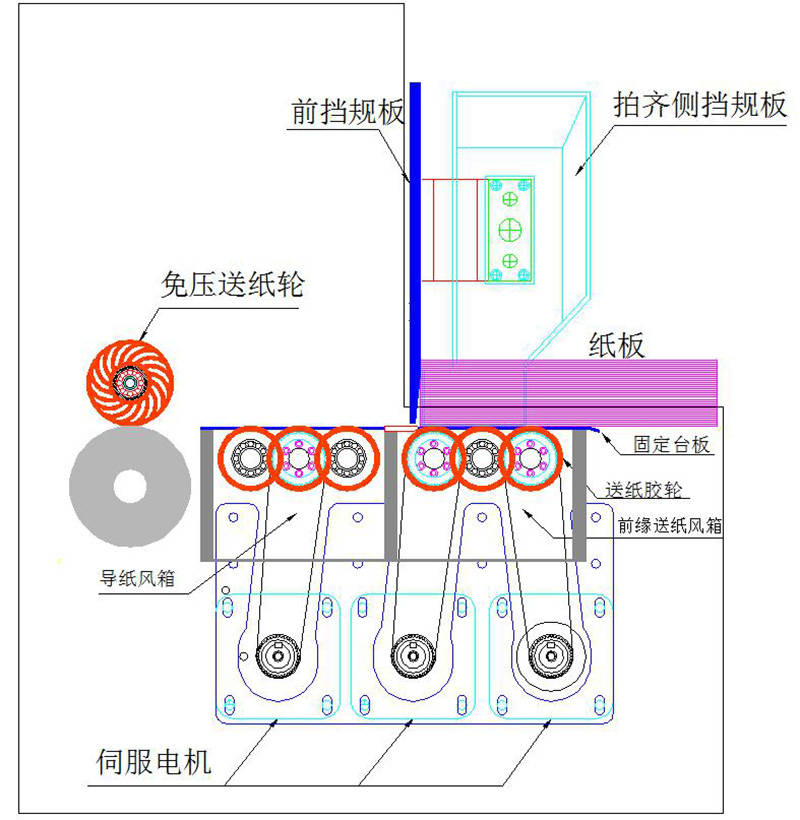

新型伺服前緣送紙原理（如圖Ⅱ所示）：

伺服送紙是1、2、3、4膠輪軸上分別裝一個伺服電機，三排膠輪常年凸出臺板外，紙板由吸風作用直接和膠輪緊密結合。起動前，先在電腦上設定紙板寬度，如紙板是45cm,就設定45cm。起動時1、2、3、4膠輪一起轉動，使紙板前行，當紙板前行，4號輪先露出，它就停轉，當前行至3號輪露出時，3號輪也停轉，依次到1號輪露出時1號輪也停轉，這時紙板45cm正全部送入導紙風箱。第二張紙板又落在膠輪上，膠輪又在等待第二個周期，再送45cm，這樣依次往復，紙板越過前擋規又被導紙風箱吸住，由導紙風箱的三排膠輪向前輸送，導紙膠輪的三排軸由伺服電機通過同步帶統一傳送，其轉速和印刷滾筒是同步的，所以紙板被順暢送入印刷部。紙板從進到出未受到任何壓力，所以瓦楞沒受任何損傷，保證了紙板的抗壓物理指標，無需增加瓦楞紙及面紙的克重來保證抗壓參數。

機械前緣送紙和伺服前緣送紙對比：

同樣的抗壓物理參數，伺服送紙按五層紙板可節省40g/m2的用紙，三層可節省20g/m2的用紙。

一天生產20000m2五層紙箱，20000*40=800000g=800kg*3000元/噸=2400元。

一年生產300天*2400元=720000元

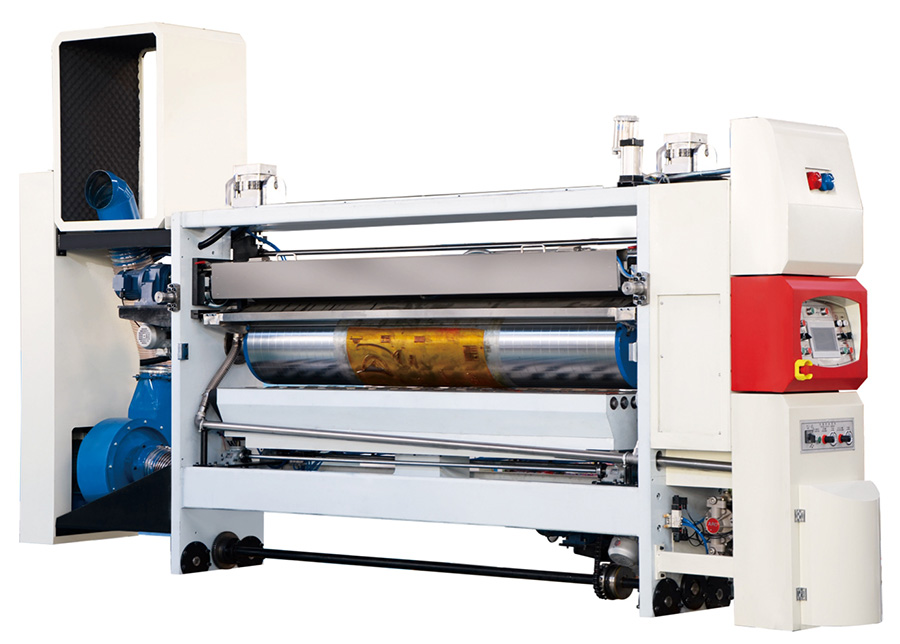

印刷部功能介紹：

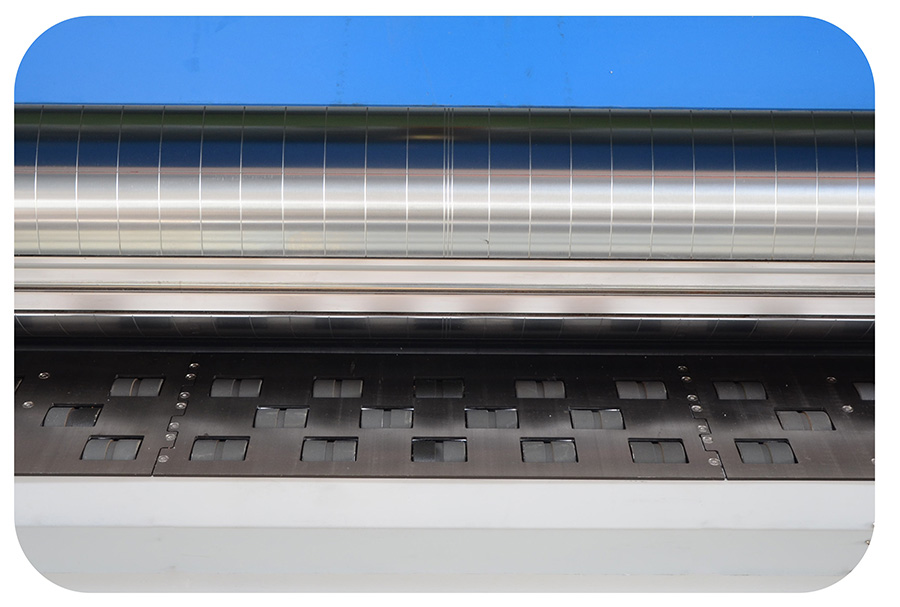

一、全程真空吸附傳送，滾輪采用輕質合金鋼材料制造，外面噴涂耐磨陶瓷材料，有效提高送紙穩定性和精度。導紙風箱采用電腦調整精密升降機控制升降。

二、印刷輥

1、印刷輥使用優質鋼表面磨削，表面鍍硬鉻處理，軸向有中心基準刻線，周向有粘版基準刻線。

2、動平衡調正，運轉平穩，適應高速運轉。

3、棘輪固定式卷版軸，附有掛版溝，適應快速換版。

4、高精度行星輪相位調整機構，動態，靜態下都可做360度正反調整，編碼器控制裝置。

5、裝腳踏開關，方便掛版。

6、電腦調整印刷輥軸向調整機構。最大動量為正負5mm。

7、按歸零開關，印刷輥回到零位，方便換單操作，縮短換單時間，減少紙板浪費。

三、網紋輥

1、氣動式網紋輥自動升降裝置和停機自轉裝置，送紙時網紋輥下降與印版接觸，停止送紙時網紋輥自動上升與印版分離，以保護印版；不印刷時自動空轉，防止油墨干涸。

2、網紋輥與印版壓力電腦調整。網紋輥與膠輥壓力電腦調整。

四、刮刀勻墨系統

1、刮刀傳墨系統采用美國哈博圖紙設計，刮腔選用航空鋁材經加工中心加工而成，挺力、韌性強，不易變形。

2、加減壓方式采用氣推油設計，穩定性好，不會因空壓機啟動，停止的差壓變化而變化。

3、刀片采用美國原裝尼龍刀片，具有耐磨損，保護陶瓷輥的功效，即能保證高精度的印刷效果，又能延長陶瓷輥的使用壽命

4、回墨方式選用大循環自然回流設計，陶瓷輥兩端無需裝毛氈，永遠不會有油墨從兩端濺出。

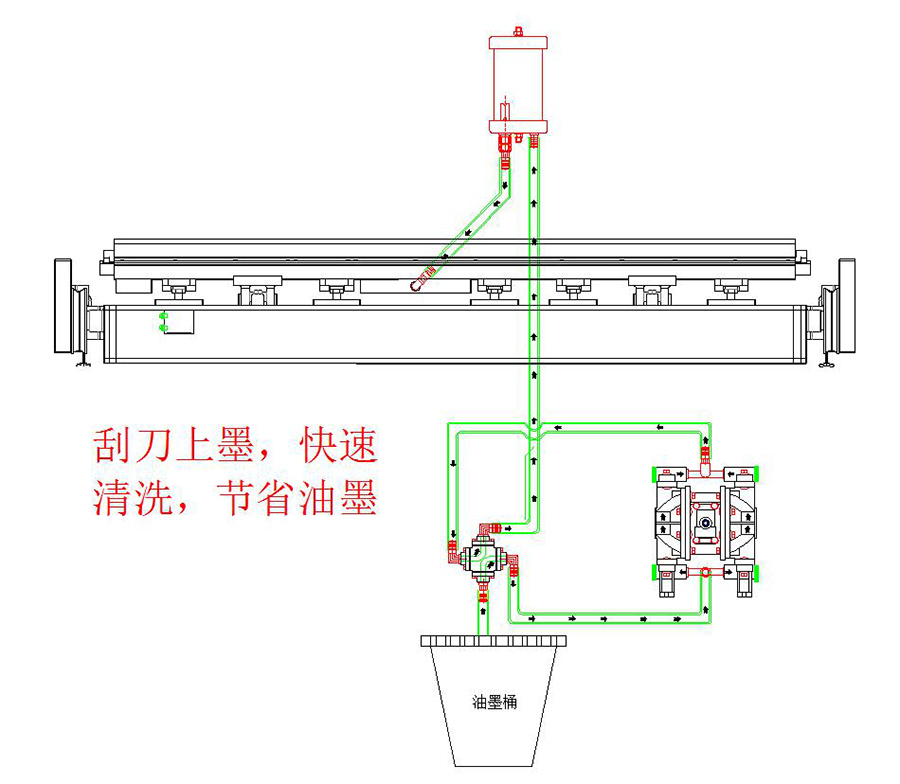

5、哈博原裝設計供、回、洗墨管路的設計思路，使洗機更便捷，油墨更節省，大大減輕了機長的勞動強度，是目前國內最先進、最節儉的刮刀系統。

6、缺墨警報，每組獨立供墨，用機械和電子配合自動檢測墨桶里的油墨是否用完，一旦缺墨就會通過電鈴提示操作人員注意，并與電腦連接，在顯示屏上會出現哪一組缺墨的提示，對減少紙板浪費起到輔助作用。

五、供墨系統
